万能遥控微型轻触开关电路
文章出处:    作者:    发布时间:2020/8/26 16:31:08

万能遥控微型轻触开关电路

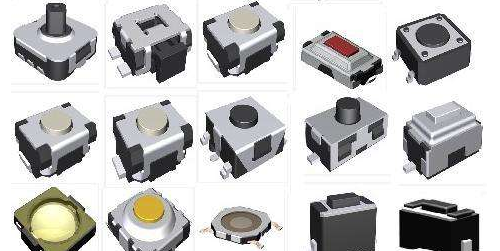

随着智慧家居的兴起,万能遥控微型轻触开关的应用范围越来越广,其需求量也是水涨船高。但很多人对于此类开关的工作原理还不清楚,特别是一些开关的销售人员,如果对开关本身不熟悉,是无法做好销售业务的。下面就以万能遥控微型轻触开关的控制电路为例,对其工作原理作个简单的介绍。

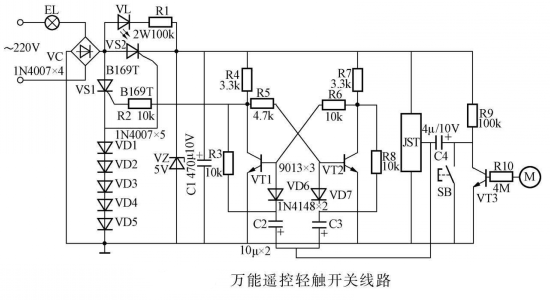

万能遥控微型轻触开关的电路如上图所示,它是采用分立元件制作的单线制开关,由双稳态、触发、遥控接收、电源切换电路等组成。220V市电通过灯泡,经VC桥式整流,再经过VL由R1降压、C1滤波、VZ稳压,为电路提供5V直流电源。按一下遥控器任意按键,接收头JST就接收到红外线信号,输出低电平,经C2、C3触发由VT1、VT2组成的双稳态电路翻转,使晶闸管VS1导通,灯泡点亮。同时VS2导通,切换供电电压,此时电压由VD1~VD55和VS1的导通压降,经过VS2提供,保持5V稳定。再按一下遥控器按键,VS1又关断,灯泡熄灭。同理按下轻触开关SB或者触摸金属片M,均能使双稳态电路翻转,从而控制VS1导通与关断,以控制灯泡亮灭。

万能遥控微型轻触开关应选用功耗低、漏电流小的元器件,否则R1发热严重。因此开关是直接使用220V交流市电,安装时应注意安全,负载功率不要超过150W。
