一款带漏电保护的延时插座电路
文章出处:    作者:    发布时间:2020/8/26 16:53:32

一款带漏电保护的延时插座电路

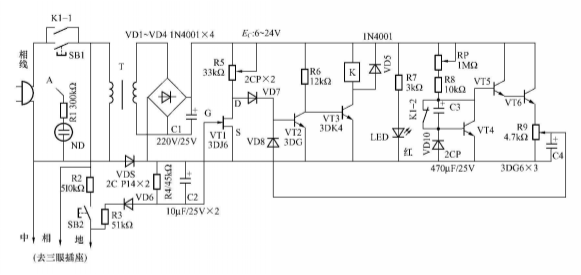

带漏电保护的延时dc电源插痤(电路如下图所示)主要由漏电检测和可调式长延时电路组成,按下SB1,无漏电现象,VT1处于零偏置而饱和导通,VT2截止,VT3导通,继电器K吸合,其动合触点K1-1闭合并自锁而供电,动断触点K1-2断开,并使C3放电完毕,提高延时精度。

在dc电源插座延时电路中,充电电容Cx是由C3、VDI0、 VT4组成的电容容量倍增器,可等效成很大的电容;VT4采用不同β值的晶体三极管,则可组成长延时时间。调节R9可改变dc电源插座延时电路的时间常数,一般取RC充电曲线近直线段[ (0.6~1.5) T]均可,随着时间推进,VT2逐步导通,VT3截止,继电器K释放而断电。

当使用dc电源插座的电器有漏电现象时,由R3、R4、VD5、VD6等组成的漏电检测电路、提供VT1的夹断电压,可以使UD电位上升,VT2饱和导通,VT2很快截止,继电器释放而断电,达到漏电保护的目的。红色发光管LED作供电指示。

dc电源插座元器件选择:变压器T可根据继电器工作电压来决定;继电器应有单独动合及动断触点;用电器的功率由触点允许通过的电流决定。C3应尽量选用漏电电流小的电容。VT1选用饱和漏电电流I为1~3mA,夹断电压的结型场效应管,采用三孔dc电源插座供电。
