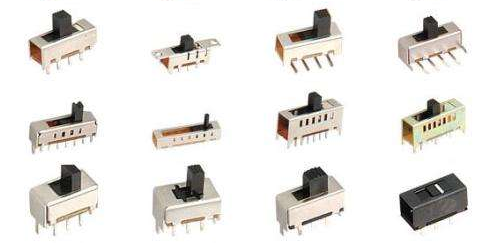

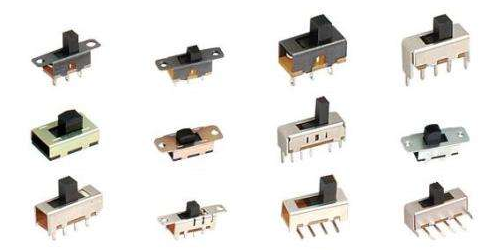

全密封微型拨动开关的结构设计
传统密封微型拨动开关在使用过程中若面板下处在潮湿或灰尘严重的环境中,易使开关内部积水或积灰导致接触不良,从而引起开关失效。针对现有技术中存在的缺陷,首韩科技利用外壳封装、橡胶弹性密封、灌胶等技术实现开关的全密封功能,扩大了全密封微型拨动开关的使用范围,提高了开关的环境适应性及可靠性。以下是此开关的的结构设计。
全密封微型拨动开关包括换向组件和基座组两大主要部分。换向组件是由手柄、轴套、外壳、内防水垫圈、轴销等零件组成,即本开关的重要组成部分——换向机构。换向机构由金属外壳装入轴套通过专用夹具翻铆在一起,再将内防水垫圈、手柄组件(在装换向组件之前先将拨叉装入手柄通过专用夹具翻铆在一起,以备用)、轴销依次装入轴套组件中,采用专用夹具翻铆轴销,然后将压簧、滑头分别涂上低温油脂后依次装入拨块的孔内,然后将装好的拨块组件压装在手柄组件的拨又上,在扳动过程中,通过对手柄施加往键槽—侧或键槽对侧换向力,从而使微型拨动开关的压簧变形,带动动触片轴向运动,使动触片端点与接线端接触导通实现电路转换。
基座组是由接线端、基座、中导电件等零件组成,即全密封微型拨动开关的另一重要组成部分——接触机构。接触机构由接线端(导电件)、中导电件依次装入基座后通过专用夹具切铆在一起,然后将动触片装入基座组件适当的位置,形成整个微型拨动开关的接触机构。通过对手柄施加换向力,从而使压簧变形,带动动触片换向,与接线端接触实现电路转换。
