非密封微型拨动开关的总体设计原则
文章出处:    作者:    发布时间:2020/9/3 17:03:32

非密封微型拨动开关的总体设计原则

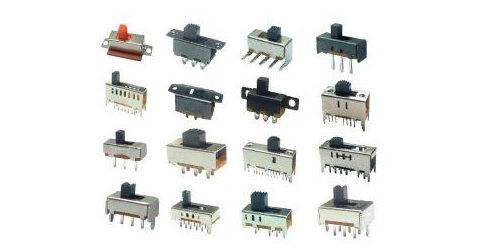

非密封型拨动开关进行总体结构设计的时候,要注意由于其开关的独立动作由驱动机构组成,一般用于固定到设备面板上,包括螺母和垫片,构成了完整的产品。产品的性能指标的要求很高,在进行机构的设计的时候,要考虑驱动机构的设计原则,这关系到产品的性能和使用。接触电阻、产品的耐压性,并且要具有良好的手感。在非密封微型拨动开关设计前期可以通过有限元分析、动力学分析等方法,进行产品设计参数的计算。


在机构的驱动组件中,弹簧是一个非常关键的零件,在进行非密封微型拨动开关设计的时候,需要进行材料的选型,通过寿命试验可以得到弹簧材料的质量结果,通过分析,如果发现弹簧的弹性不足以支持工作需要,可以对弹簧进行换取,当前弹性较好的65MN弹簧钢丝,能够满足耐盐雾的要求。铜鼓特种润滑油脂的涂模,更加具有抗腐蚀的性能。

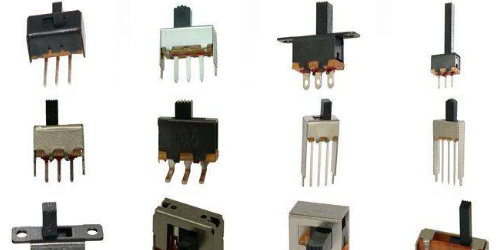

在非密封微型拨动开关驱动机构的设计中,对于压片的厚度要特别注意,任何构件的误差都是在加工过程中产生了。例如手柄达到极限位置的时候,压片不一定能将微动开关的按钮压到位,压片本身可能会产生弯曲,压片的厚度如果不足也可能会导致按钮的压制不到位。

对于非密封微型拨动开关的抗何从机型进行校核,需要在电路转换的时候摆动手柄实现,手柄在极限位置上,依靠弹簧的推动力保持稳定,进行产品的冲击试验,就是验证弹簧的刚度是否能够满足手柄的长度的要求。如果满足不了产品的抗冲击性的测验,则表明产品的设计是无效的。采用抗冲击性校核的方式,摆动手柄达到位置,测试弹簧的作用力,设置三维模型进行分析,得到手柄的轴线上距离手柄的转动中心的距离。在手柄冲击的过程中不能过于摆动,产生的力矩如果过大,则说明冲击过程中手柄的摆动概率不大,非密封微型拨动开关能够满足冲击的要求。

由于开关的测试寿命明显地和测试时的板动速度有关, 因此在设计重要考虑使用寿命, 利用毫秒仪测试出导通中断时间可测得非密封微型拨动开关手柄从一个极限位置扳到另一个极限位置的扳动时间,就应有一个正确的测试扳动速度。由于测试寿命应反映手动操作时的使用寿命, 因此这一机动测试扳动速度应和手动扳动速度相一致,也就是应测试出手动扳动速度的数值。由扳动时间及扳动距离可计算出扳动速度。
